扉のない陰圧一方向流式動物飼育システムとは?
ケージ内にゆるやかな一方向気流を作り出すことで、前面扉がなくても臭気やアレルゲン物質の拡散を最小限に抑え、実験動物にも飼育者にも快適な環境を提供する動物飼育ラックシステムです。また、従来の飼育室の換気システムと比べ40%程度の換気量に抑えることが可能です。
(特許 第4191565号、特許 第6184836号)
![操作性に優れる陰圧動物飼育ラック](/Portals/0/images/business/technology/img_breeding_01.png)
-
動物の快適な居住空間と飼育舎の快適な作業環境を両立します。
-
換気風量を小さくできるためランニングコスト削減になります。従来に比べマイナス60%。
-
お客様の飼育方法に合わせオーダーメイドで受注製作。ご希望をお伝えください。
-
前面扉がない&ケージが吊式なため「ケージの出し入れが容易」「清掃性に優れる」

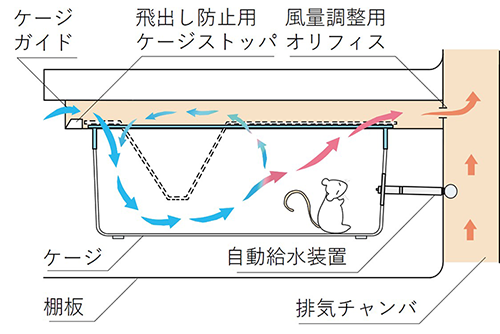

![扉のない陰圧方向流式動物飼育システムの図](/Portals/0/images/business/technology/img_breeding_02.png)

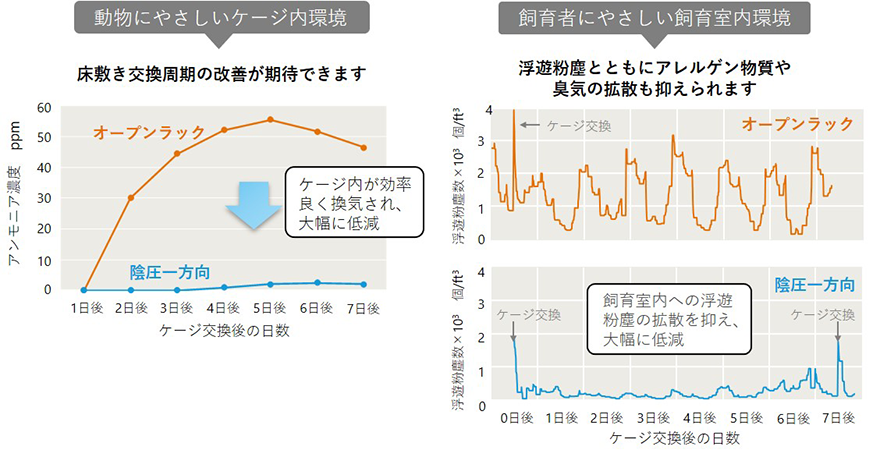

ケージ内及び飼育室内の環境改善効果
![ケージ内及び飼育室内の環境改善効果の図](/Portals/0/images/business/technology/img_breeding_03.png)
ランニングコスト削減効果
換気回数を減らすことで1飼育室あたり約30万円/年 削減できます。
![削減項目 ・空調機ファンの搬送動力、熱源動力(外気負荷削減による)、排気ファンの搬送動力、過失給水量(気化式)](/Portals/0/images/business/technology/img_breeding_04.png)
![ランニングコスト削減効果 グラフ](/Portals/0/images/business/technology/img_breeding_05.png)
![試算条件 地域
東京、運転時間365日8760時間、給気温度:23℃、給気湿度:50%、外気導入量:400㎥/h、飼育ラック:9段5列×6台](/Portals/0/images/business/technology/img_breeding_06.png)
オーダーメイドの製作
- お使いのケージサイズに合わせて製作できます
- お客様の飼育室に合わせたサイズ(段数・列数)で製作できます
- 給水配管は前面・後面どちらか選べます
- 各種メーカーの給水マニホールドに対応しています
- 後面の排気チャンバは本体一体型・分離型・点検口付などからご希望に合わせ選べます
※給水ノズルが標準仕様ですが、給水瓶(小)も使用できます
その他のご要望にも対応できます。ぜひご相談ください。
ラインナップ
給・排気型動物飼育システム
前面扉がなくてもケージ内を微陽圧に保ち、ケージ間のクロスコンタミネーションを防止します。
![モニターボックス、ラック内圧力監視、フィルター詰まり監視](/Portals/0/images/business/technology/img_breeding_09.png)
アイリッド型 陰圧一方向式動物飼育システム
置き式なので異なるケージサイズに対応できます。
前面扉がアイリッド機構となり、陰圧一方向気流を保ちます。
大型給水瓶対応 扉のない陰圧一方向式動物飼育システム
前面開口部に気流調整シートを設けることで、大型給水瓶が使用できます。

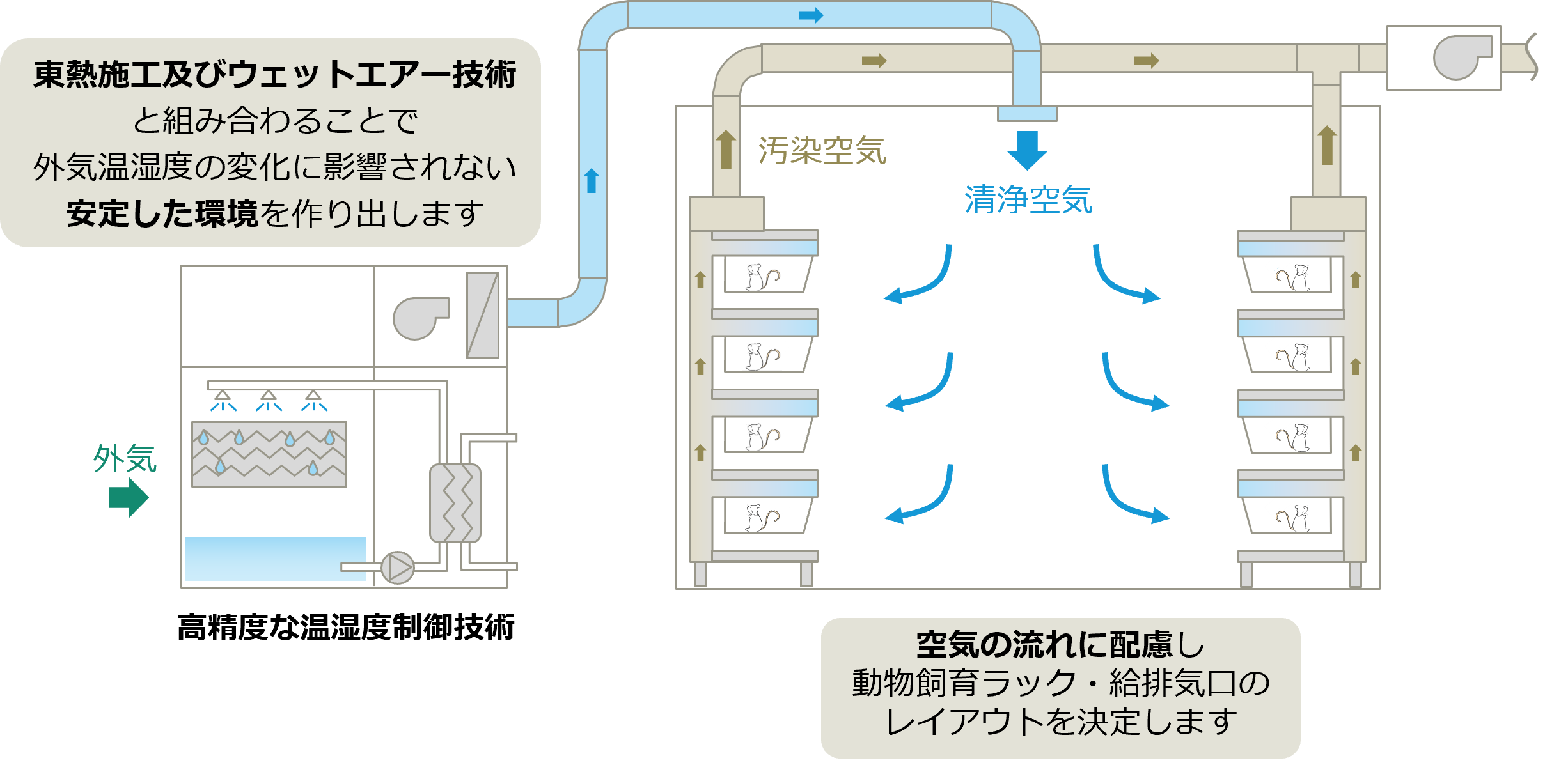

システム構築例
![システム構築例の図](/Portals/0/images/business/technology/img_breeding_16.png)
